產品簡介：余壓監控系統由余壓監控器（主機）、余壓控制器、余壓探測器、風閥執行器、系統監控專用軟件等部分或全部設備組成滿足并高于GB51251《建筑防煙排煙系統技術標準》、GB50016《建筑設計防火規范》和GB50098《人民防空工程設計防火規范》等相關國家標準中的功能需求。
功能：
余壓監控系統由余壓監控器（主機）、余壓控制器、余壓探測器、風閥執行器、系統監控專用軟件等部分或全部設備組成滿足并高于GB51251《建筑防煙排煙系統技術標準》、GB50016《建筑設計防火規范》和GB50098《人民防空工程設計防火規范》等 相關國家標準中的功能需求。
應用范圍：
適用于建筑高度大于50m的公共建筑、工業建筑和建筑高度大于100m的住宅建筑。
訂貨范例：
具體型號：ARPM-C
工作電源：AC220V 50Hz
通訊：上行RS485、下行二總線
安裝方式：導軌式安裝
產品符合：GB16806-2006

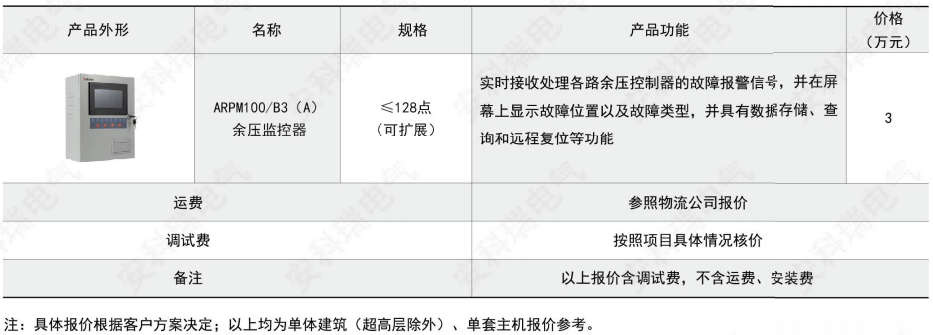

◆ ARPM100/B3余壓監控器
1） 滿足國家標準GB51251-2017《建筑防煙排煙系統技術標準》
2） 與余壓控制器、余壓探測器、風閥執行器等配接，靈活構建大容量疏散通道余壓監控系統
3） 可通過余壓控制器監控疏散通道余壓變化，適應現代建筑復雜多變的要求
4） 抗干擾能力強，可以長距離供電
5） 提供2條RS485通訊回路，每條回路可連接32個余壓控制器
◆ ARPM-S/1余壓探測器
1） 電源：15-28VDC（二總線）
2） 工作電流：＜4mA
3） 測量范圍：-1000Pa～1000Pa
4） 通訊方式：二總線
5） 尺寸：86mm*86mm*20mm
6） 安裝孔距：60mm
7） 安裝方式：86盒安裝
8）工作溫度：-20℃～70℃
9） 儲存溫度：-40℃～85℃
◆ ARPM-S/2余壓探測器副面板
1） 尺寸：86mm*86mm*20mm
2） 安裝孔距：60mm
3） 安裝方式：86盒安裝
4） 工作溫度：-20℃～70℃
5） 儲存溫度：-40℃～85℃

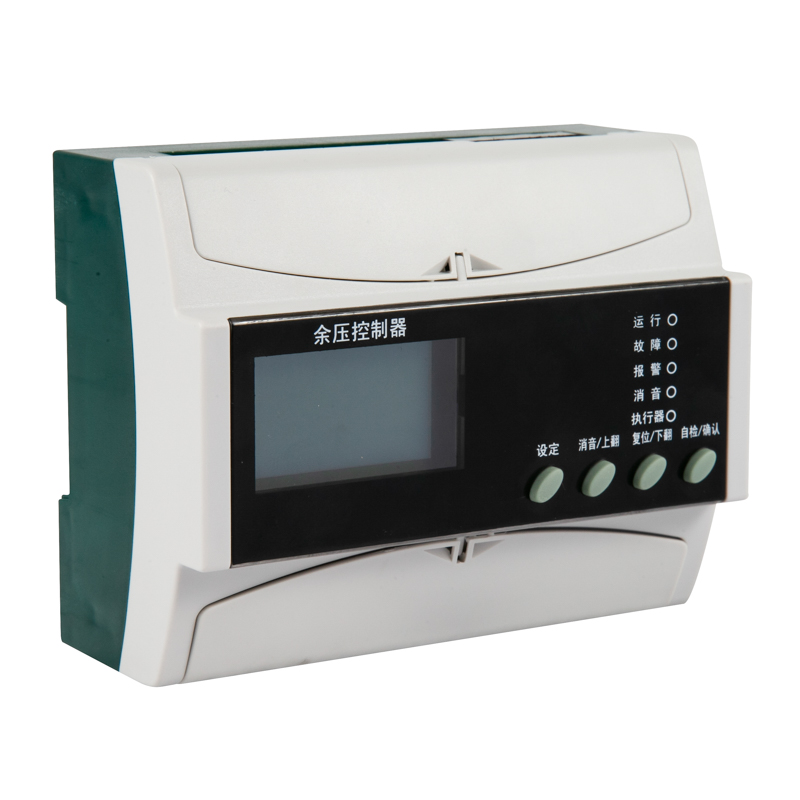

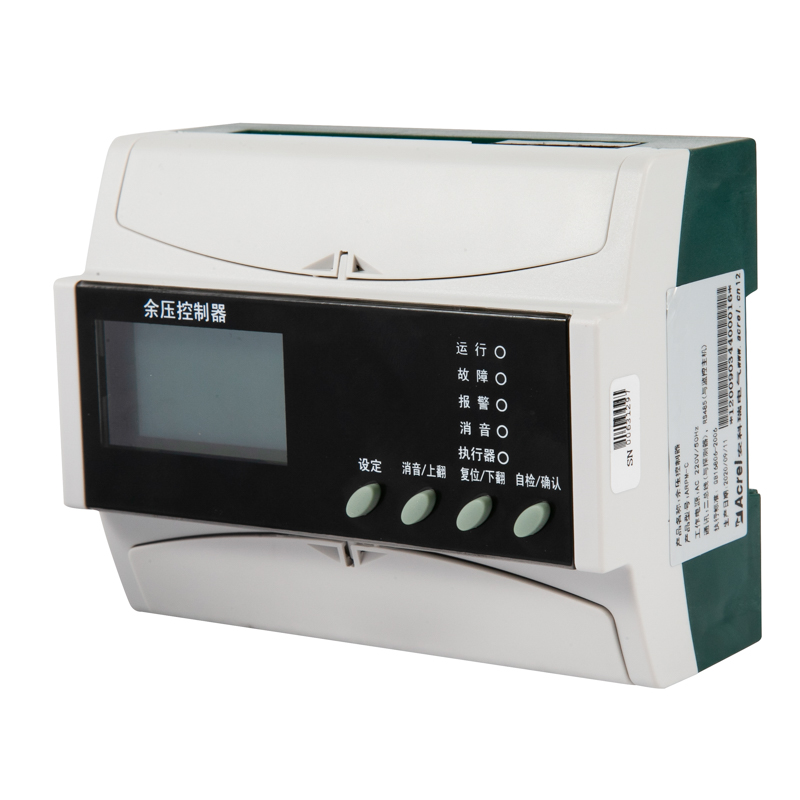

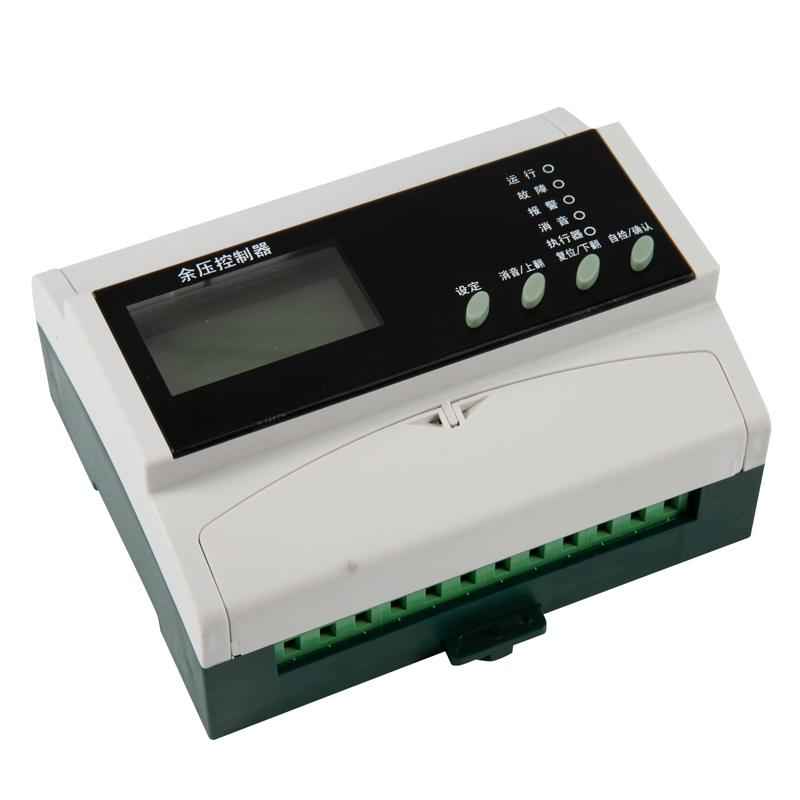

◆ ARPM-C余壓控制器
1） 工作電源：AC220V 50Hz
2） 功耗： 待機狀態＜3W，動作狀態＜10W
3） 執行輸出：24V（接執行器）
4） 開關量輸入：2路
5） 開關量輸出：1路繼電器輸出
6） 通訊：1路二總線、1路RS485
7） 最大通訊距離：500m
8） 安裝方式： 導軌式安裝
9） 工作溫度范圍： -20℃～60℃
10）儲存溫度范圍：-30℃～80℃
11）環境濕度：相對濕度≤90%，不結露
12）防護等級：IP30
13）產品符合：GB16806-2006
◆ ARPM-DC24V風閥執行器
1）滿足國家標準GB51251《建筑防煙系統技術標準》及GB 50016《建筑設計防火規范》等相關國家標準中的工能要求
2）接收余壓控制器命令，控制調節旁通泄壓閥的開、閉角度
3）可選擇旋轉角度，萬能轉接頭，設置獨立的運行時間，具有手動控制按鈕
4）采用DC24V工作電壓確保系統穩定和人身安全
◆ 余壓探測器
余壓探測器采用采集機械加壓送風區域（防煙樓梯間、獨立前室、合用前室、共用前室及消防電梯前室）的壓力差值，將該壓力差值與傳感器內部設定超壓值進行比對，判斷是否超壓，并發出相應超壓/加壓指令，通過通訊總線傳送給余壓控制器。
◆ 余壓控制器
控制器由電源模塊、輸入/輸出單元、控制單元、通訊模塊和保護單元組成?；馂陌l(fā)生時，機械加壓送風機啟動，余壓控制器根據接收到的壓力差值傳感器超壓/加壓指令，控制加壓送風系統泄壓閥的開關，從而控制加壓送風機的送風量，實現上述各 部位和區域的機械加壓送風系統的自動控制。
泄壓閥所有的工作狀態可在余壓控制器和系統主機上顯示?？刂破髯陨砭哂凶詣雍褪謩涌刂?、檢測功能。
◆ 風閥執行器
風閥執行器根據余壓控制器的輸出信號，通過風閥執行器自動控制泄壓閥的開關，實現走廊至前室至樓梯間的壓力呈遞增分布，滿足規范對機械加壓送風系統余壓值的要求。
風閥執行器除具有自動控制功能外還具有手動控制功能，當控制器出現故障時，可以手動操作執行器開啟或關閉泄壓閥。
◆ 余壓監控器
余壓控制器用于監視和控制所有機械加壓送風系統的工作狀態和報警信息的處理。系統允許當余壓監控器或通訊網絡敷設故障時，余壓控制器自主工作，滿足系統對可靠性指標的要求。
